Какой выдвижной механизм выбрать для ящика? Основные виды направляющих систем

Сейчас мы уже не представляем себе, какой была мебель без современных удобных выдвижных механизмов. Благодаря им ящики в комодах, шкафах и кухонных модулях открываются легко и быстро. Да, мы уже забыли, что может быть иначе и хотим еще более эстетичные и функциональные в использовании выдвижные системы, которые бы открывались от одного прикосновения и плавно бесшумно закрывались! Поэтому производители мебельной фурнитуры не останавливаются и предлагают все более и более инновационные разработки, которые способны превратить вашу кухню или гардеробную в мир фантастичного комфорта. Какие же виды направляющих систем существуют на сегодняшний день и в каких случаях стоит использовать тот или иной выдвижной механизм для ящика?


Наверное, вы еще помните мебель 70-х годов (трюмо, серванты, стенки), где выдвижные ящики двигались на деревянных полозьях. Поэтому размер ящика не мог быть слишком большим (иначе бы рейки ломались). Таким образом делалась мебель испокон веков, пока сообразительные мебельщики не придумали металлические направляющие, которые изменили дизайн современной мебели. Благодаря им на наших кухнях появились многочисленные выдвижные ящики разных размеров, и распашные дверцы отошли на второй план, а точнее на верхний ярус. Несомненно, хозяйкам стало намного удобнее пользоваться содержимым ящиков, чем в шкафах с дверцами, где трудно было увидеть и достать, то что стоит сзади.








Стремительное развитие мебельной фурнитуры происходило в конце двадцатого века, когда сначала появились роликовые направляющие для ящиков, а потом - шариковые (телескопические). Подробнее рассмотрим особенности этих систем выдвижения, выделив их достоинства и недостатки.

Роликовые направляющие - самые простые по своему устройству выдвижные направляющие и, следовательно, являются наиболее бюджетным вариантом, что можно отнести к единственному преимуществу относительно других выдвижных механизмов. Скольжение стальных полозьев в них происходит посредством роликов, которые могут быть пластиковыми или покрытые резиной для снижения шума при выдвижении. Роликовые направляющие, как правило, неполного выдвижения, хотя есть и более дорогие варианты полного выдвижения (стоимость их будет в 4-5 раз больше)

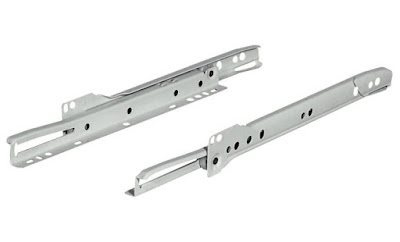

Роликовые направляющие для выдвижных ящиков

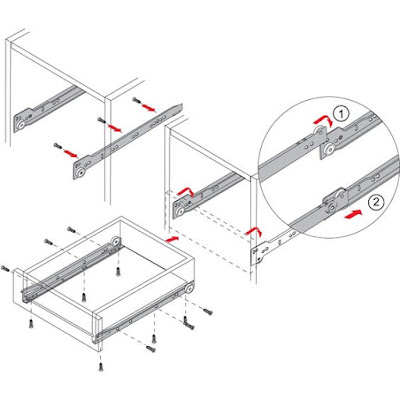

Схема установки роликовых направляющих на выдвижной ящик


Недостатков у роликовых направляющих намного больше. При выдвижении ящика стальные полозья катятся по ролику с характерным шумом, поэтому тихо открыть ящик не получится (и даже в спальне будет слышно, что кто-то хозяйничает на кухне). Максимальная нагрузка роликовых направляющих зависит от их длины (от 250 мм до 750 мм с шагом 50 мм) и не превышает 20 кг. Поэтому с учетом веса самого ящика нагружать тяжелыми предметами его не стоит. Иначе при неправильной эксплуатации стальные полозья легко деформируются и выдвижной механизм становится непригодными к использованию, и вам придется заменить его на новый. В этом случае уместна поговорка: "Скупой платит дважды!" Еще один недостаток роликовых направляющих - сложность регулировки фасада после установки, что требует от мебельщика точности разметки "до миллиметра". А так как клиенты становятся все требовательней к качеству, то лучше выбрать более надежную систему выдвижения, удобную в монтаже и надежную в эксплуатации.

Метабоксы (металобоксы) - это усовершенствованный вариант роликовой системы. Представляет собой две симметричные металлические боковины, которые двигаются на тех же роликовых направляющих. К ним легко присоединяется задняя стенка из ЛДСП и фасад на регулируемых креплениях. Таким образом сборка выдвижного ящика очень проста и точна, не вызывает проблем с установкой. Металобокс также быстро снимается с направляющих роликов и ставится обратно. Они бывают частичного (3/4) или полного выдвижения, длиной от 270мм до 550мм, максимальная динамическая нагрузка до 25 кг (чем больше длина, тем меньше нагрузка). Высота металлических боковин 54 мм, 86 мм, 118 мм, 150 мм (metabox Blum), они бывают белого или серого цвета. Метабоксы, как и роликовые направляющие, выдвигаются с небольшим шумом и громко захлопываются. Поэтому на более дорогих кухнях эконом класса к ним рекомендуется устанавливать газовые амортизаторы или доводчик BLUMOTION (Blumn), демпферы Silent System для MultiTech (Hettich), которые обеспечивают плавность хода и бесшумное закрытие выдвижного ящика с метабоксом.

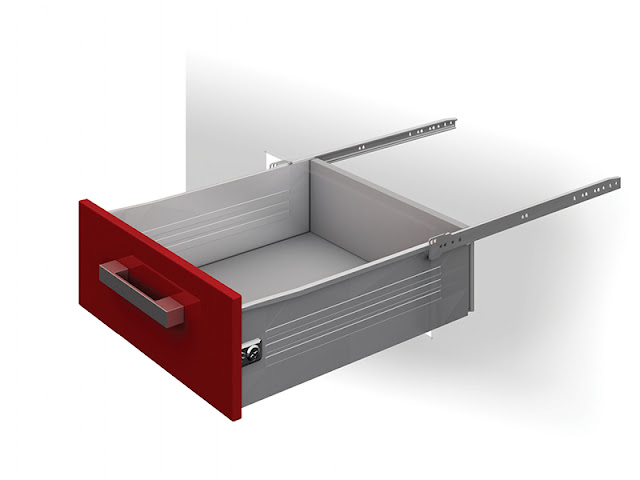

Комплект метабокса для выдвижного ящика состоит из двух симметричных металлических боковин и роликовых напраляющих.

Метабокс частичного выдвижения

Метабоксы используются для кухонных ящиков небольшого размера с нагрузкой не более 25 кг.

Метабокс полного выдвижения

Чтобы увеличить рабочую высоту метабокса используют ограничительные релинги или перфорированные боковины BOXSIDE (Blum). А удобные системы разделения позволяют функционально организовать внутреннее пространство метабокса.

Метабокс BLUM с боковиной BOXSIDE

Метабокс BLUM с одинарным релингом

Шариковые (телескопические) направляющие - являются выдвижным механизмом второго поколения, более совершенным по эксплуатационным характеристикам и оптимальным вариантом соотношения цены и качества. Благодаря своим техническим показателям они пользуются наибольшей популярностью у профессиональных мебельщиков, которые стремятся к повышению качества своих изделий. Так как значительная разница в стоимости относительно дешевых роликовых направляющих, дает огромные преимущества в эксплуатации.
Во-первых, телескопическая система полного выдвижения позволяет полностью открыть ящик, а следовательно добиться большей вместительности и максимального комфорта, когда вы можете легко достать или положить необходимые вещи, не рыская на ощупь.
Во-вторых, надежный механизм шариков подшипников обеспечивает износостойкость и плавность хода, не производит излишнего шума при движении, поэтому считается бесшумным.
В-третьих, максимальная нагрузка ящиков с шариковыми направляющими достигает 60 кг при сечении 17-25 мм, и до 200 кг при сечении 27-71 мм, что обеспечивая продолжительный срок службы мебели даже при повышенных нагрузках.
В-четвертых, установка шариковых (телескопических) направляющих достаточно проста даже для начинающих мебельщиков. кроме того небольшие погрешности разметки и установки можно легко исправить с помощью регулировочного винта.
В-пятых, существуют разные виды телескопических выдвижных систем, которые крепятся на боковинах ящика или скрыты под его днищем. Например, скрытые направляющие для деревянных ящиков TANDEM фирмы Blum или направляющие Quadro (Hettich), которые значительно улучшают эстетический вид мебели даже внутри, особенно идеальны для традиционной мебели из дерева.










И самый продвинутый механизм, разработанный на основе шариковых направляющих - тандембокс (tandembox), предназначен в основном для выдвижных ящиков в кухнях премиум класса. На российском рынке представлены такие известные европейские производители фурнитуры как Blum (Австрия) и Hettich (Германия). Они гарантируют высокое качество и долгий срок службы подобных систем, наименование и дизайн которых у каждого бренда свой. Hettich предлагает выдвижные системы ArciTech и InnoTech, австрийская фирма Blum - систему Tandembox и Tandembox Intivo, которые стали наиболее популярны среди мебельщиков благодаря оптимальному соотношению цены и качества.

Комплектация ящиков Тандембокс (Tandembox Blum)

Базовый Тандембокс (Tandembox Blum)

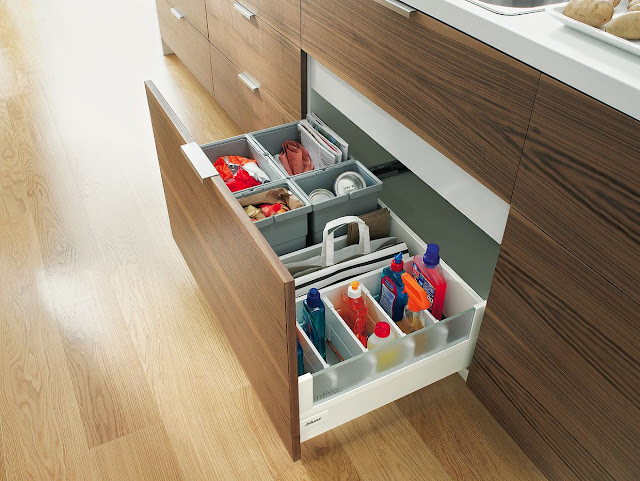

Внутренний тандембокс с одинарным релингом (Tandembox Blum)


Тандембокс представляет собой две металлические боковины, в которых скрыты шариковые направляющие. Задняя стенка ящика может быть деревянной или стальной, предусмотрена также передняя металлическая царга, вместо фасада (внутренний тандембокс). Таким образом вы получаете совершенный дизайн кухонных ящиков, который подходит как для современных кухонь, так и для классической кухни из дерева. Технология TANDEM (или InnoTech) обеспечивает плавное скольжение направляющих, высокую боковую стабильность даже при максимальных нагрузках до 65кг (до 80 кг в системах полного выдвижения ArciTech). Простой монтаж и регулировка не требуют специального инструмента или навыков. Система полного открывания дает полный обзор содержимого ящика, кроме того предусмотрены различные дополнительные элементы организации внутреннего рабочего пространства Orga-line (Blum) или InnoTech (Hettich).








Встроенная система автоматической доводки BLUMOTION (Blum) делает закрывание мягким и бесшумным, так же как и в системах ArciTech и InnoTech (Hettich). Система Tip-on (Blum) и Push to open (Hettich) предназначена для открывания ящика при нажатии на фасад, что позволяет делать современные минималистичные кухни без ручек. Для любителей современных инновационных технологий фирма Blum предлагает уникальную систему автоматического открывания с электрическим приводом SERVO-DRIVE. Или же, если вы предпочитаете фурнитуру Hettich, то можете установить электрическую систему Easys на ArciTech. Благодаря им достаточно слегка нажать на фасад или потянуть за ручку, и ящик автоматически полностью откроется предоставляя фантастичный комфорт и свободу движения на современной кухне.

Теплый минимализм кухни от итальянского бренда Cesar


Ознакомившись со всеми имеющимися на сегодняшний день видами направляющих систем, вы можете подобрать наиболее подходящий по своим характеристикам выдвижной механизм для ящика, не переплачивая за лишние опции. Или же, наоборот, вы хотите создать совершенно эволюционную кухню, тогда вам необходимо быть в курсе самых последних новинок лучших производителей мебельной фурнитуры. Конечно же, комплектация и наполнение кухни будет зависеть в первую очередь от того, в какой ценовой категории вы собираетесь изготавливать мебель. Для эконом класса чаще устанавливаются метабоксы и недорогие шариковые направляющие, а в корпусной мебели премиум класса используются только качественные европейские направляющие и тандембоксы для кухонных модулей.

И мой вам совет, не стоит экономить на фурнитуре, ведь именно от качества выдвижной системы зависит, как долго кухня или другая корпусная мебель будет радовать ваших клиентов, то есть будут ли они вспоминать вас с благодарностью и рекомендовать своим знакомым.

Удачного выбора!
